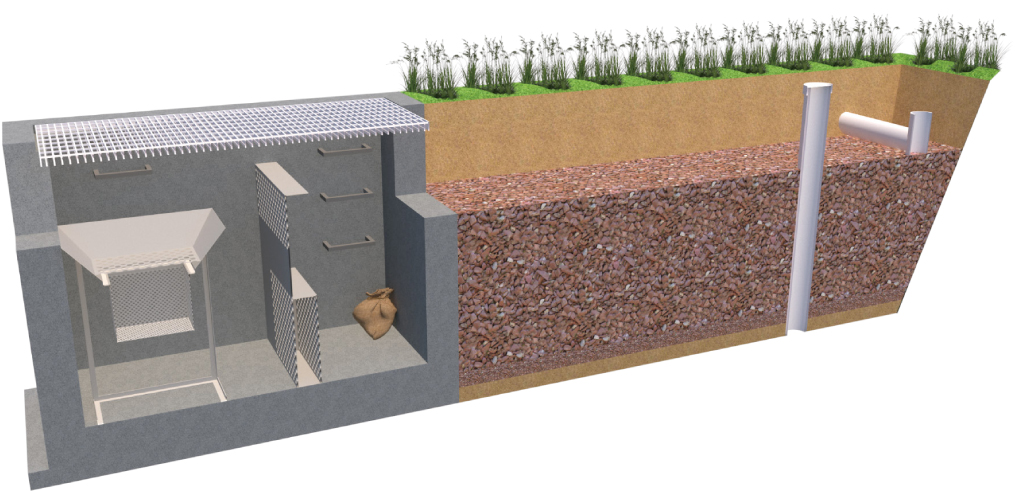

▣ 시설명 : 침투도랑

자갈 등으로 채워진 처리시설로 우수유출수가 흐르는 동안 자갈공극에 의한 흡착, 침전, 침투에 의해 오염물질 제거

▣ 공정개요

▶ 유입 → 전처리조(1, 2 챔버) → 침투도랑(담수부 → 채움재부) → 원지반

▶ 처리원리

• · 전처리조 - 1챔버 : 협잡물 거름 / 2챔버 : 1챔버 월류 협잡물 거름, 침전퇴적물 유출방지 여과
• · 침투도랑 - 1, 2챔버에서 1차 저감된 우수를 저장 및 하부토양층으로 침투

▶ 유지관리

• · 준설차량에 의한 준설(전처리조)

▶ 공법 장점

• · 전처리조 내 1, 2챔버 장치를 구성하여 침투도랑 내부 부하를 줄임
• · 1, 2챔버 장치는 스테인리스 재질로 내구성이 뛰어남(소모품 없음)

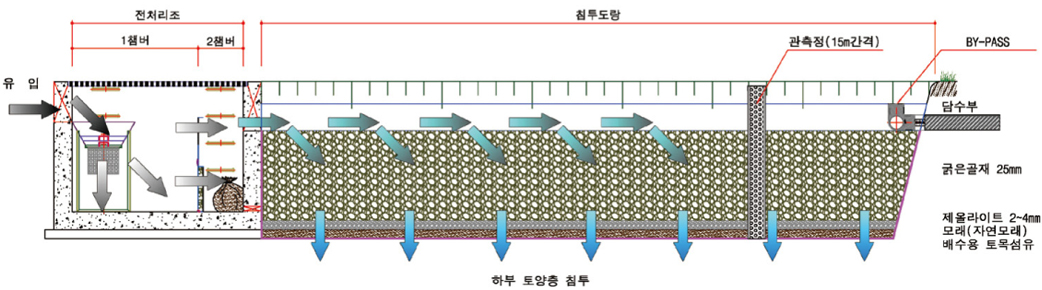

▣ 공법개요도

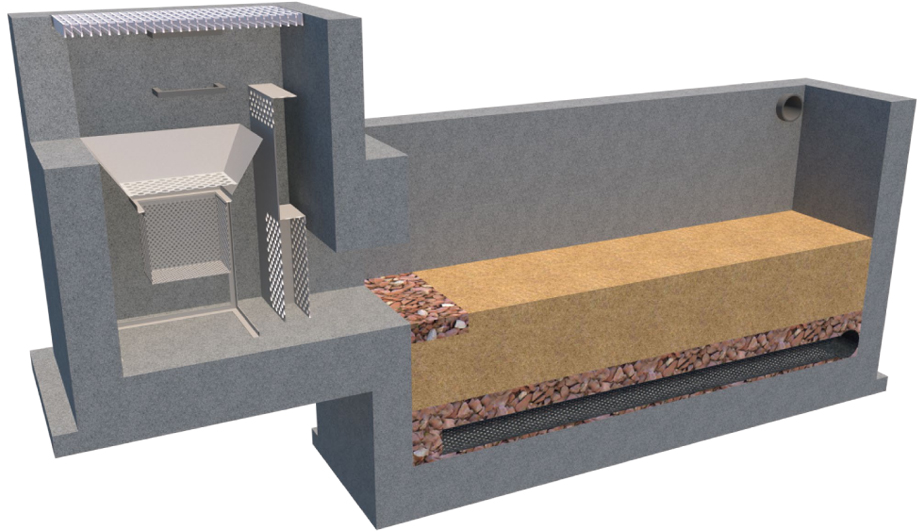

▣ 시설명 : 모래여과시설도

모래여과시설은 유입된 강우유출수가 전처리조에 저류되었다가 후단의 모래여과조를 통해 오염물질 제거

▣ 공정개요

▶ 유입 → 전처리조(1, 2 챔버) → 모래여과조 → 하부집수부 → 유출 또는 원지반

▶ 처리원리

• · 전처리조 - 1챔버 : 협잡물 거름 / 2챔버 : 1챔버 월류 협잡물 거름, 침전퇴적물 유출방지 여과
• · 모래여과조 - 1, 2챔버에서 1차 저감된 우수가 채움재에 의한 여과

▶ 유지관리

• · 준설차량에 의한 준설(전처리조)

▶ 공법 장점

• · 전처리조 내 1, 2챔버 장치를 구성하여 침투도랑 내부 부하를 줄임
• · 1, 2챔버 장치는 스테인리스 재질로 내구성이 뛰어남(소모품 없음)

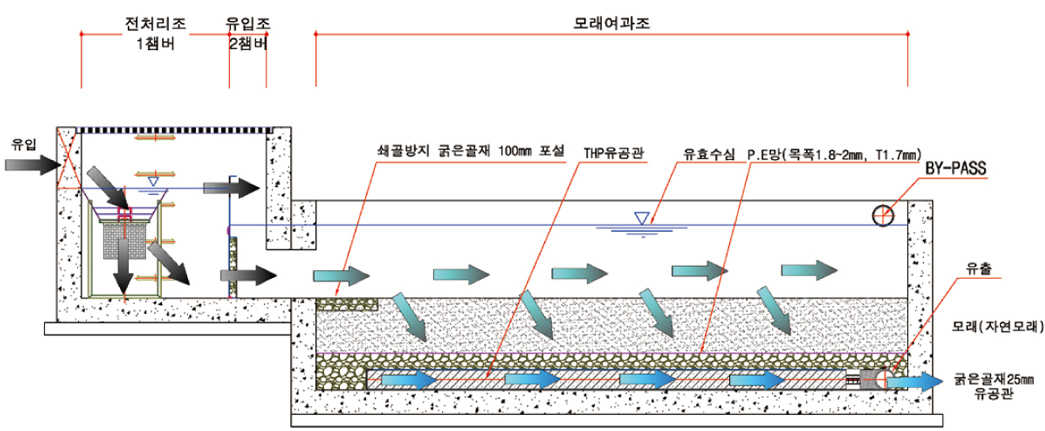

▣ 공정개요도
