쿨링포그

HOME - 환경사업 - 쿨링포그

쿨링포그 쿨링포그 디자인

COOLING Fog

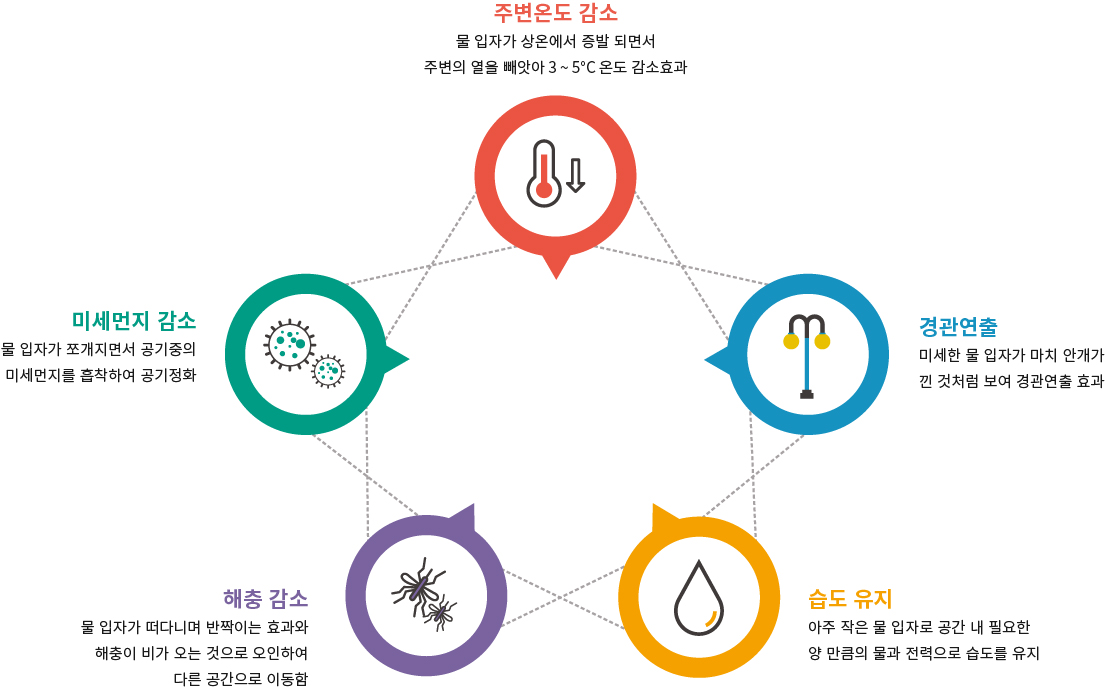

▣ 개요

ㆍ정수 처리한 물을 특수 노즐을 통해 미세한 물입자를 분사하여 주위 온도를 3-5°C 가량 낮추는 효과를 주는 안개형 냉각 시스템
ㆍ미세한 물입자가 공기중의 미세먼지를 흡착시켜 미세먼지 저감 효과

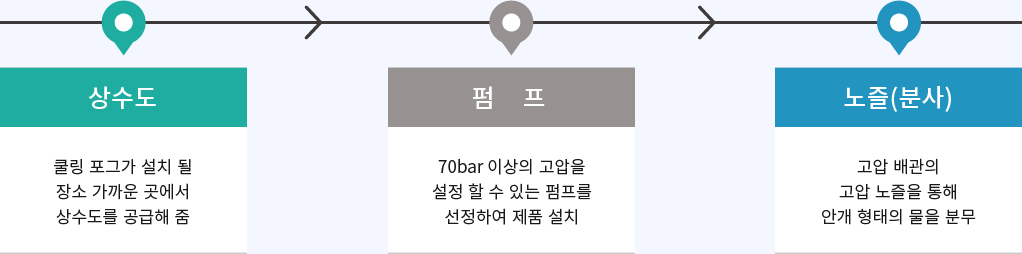

▣ 처리 공정도

[연출 방향]

온도 / 습도 / 미세먼지 센서로 연동 가능

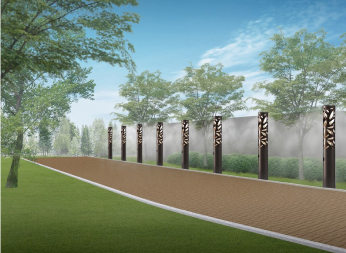

폴대형, 스프링쿨러형으로 연출 다양화
디자인 설계로 특색 있는 조형물 대처 가능
LED 조명으로 가로등 연출

▣ 쿨링포그 구성

쿨링포그의 구성 : PUMP, FILTER, MIST POLE, CONTROL PANEL

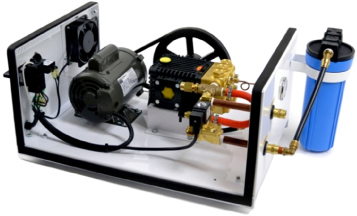

PUMP

펌프 사양 : 단상 220V 1GPM 1PH
60Hz PULLEY PUMP

FILTER

FILTER : 10인치(취부구경 15A) 필터 하우징
펌프의 수명을 연장하기 위해 기본적으로 6개월 1회 시스템 가동 시간 및 물 상태에 따라 변경

MIST POLE

조명을 포함한 스테인레스 기둥 BODY
외부 분체도장
안개연출 : MIST NOZZLE 0.3mm 3EA
조명연출 : LED + 경관 등

CONTROL PANEL

펌프 제어용 BOX BODY : 800 × 800
옥외형 PANEL : 외부 분체 도장
타이머, 온습도 설명서

현장여건에 따라 MIST POLE 혹은 SPRINKLER 반영 가능
MIST POLE 개수, POLE 당 NOZZLE 개수, SPRINKLER 개수에 따라 구성의 사양과 구성이 상이함

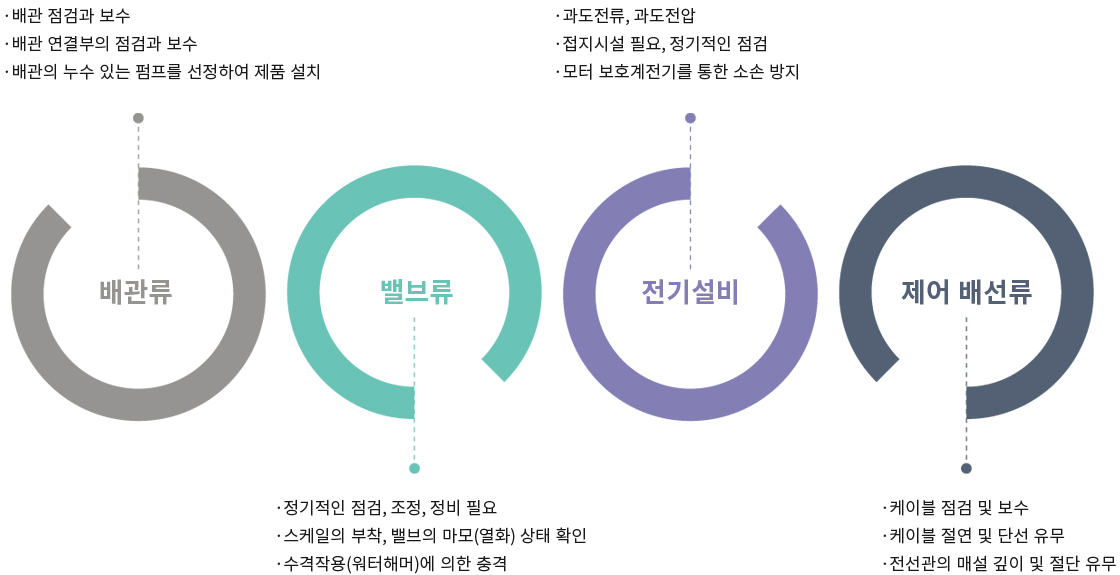

▣ 유지관리 일반사항

▣ 동절기 유지관리

수조 및 배관
물 퇴수
(동파대비)
MIST 고압 배관
물 배수
필수
상수 계량기
OFF 후
배수 밸브 퇴수
제어반 메인 차단기
차단 / 상수 메인
밸브 OFF

COOLING Fog

공원, 도로 등과 같은 조경(녹지)지역에 조형물을 통해 물분사를 시켜
주변의 온도 및 습도, 미세먼지 제어하는 시스템(야간 시 조명)
