투명형 방음벽

▣ 유지보수형 투명 방음판

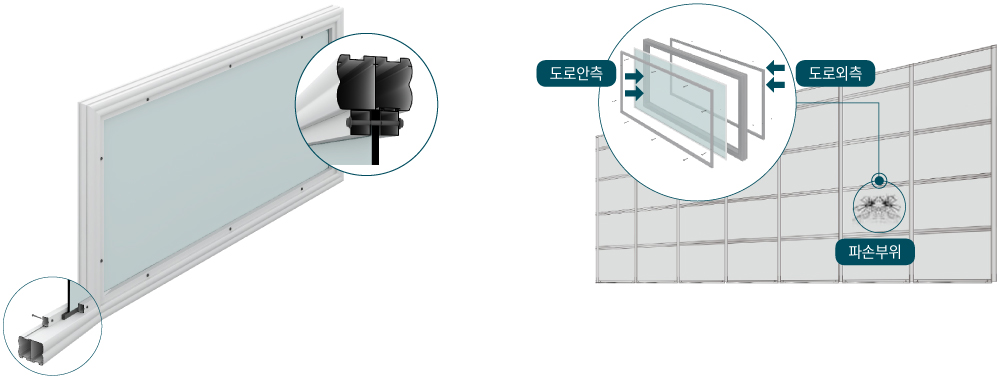

  • ㆍ방음판의 고정프레임에 탈부착이 가능한 프레임을 적용하여 투명방음판의 파손 시 방음벽의 안쪽면에서 부분 교체가 가능하여 방음벽 외벽에서 교체공사가 불가한 단점을 보완한 공법
  • ㆍ파손된 부분만 부분 교체가 가능하여 비용과 시간을 단축하여 유지보수의 용이성을 확보한 공법

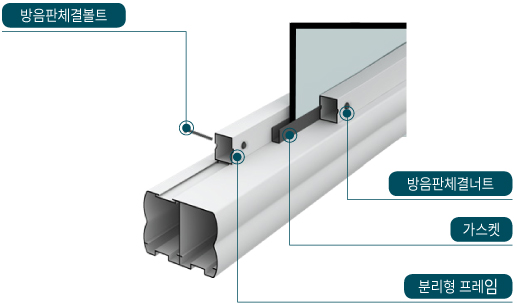

· 기술특징

  • 차량충돌 또는 도로주변 이물질 비산에 의한 방음판 파손 시 방음벽의 전체 해체없이 파손된 투명판만 교체 가능(유지보수 용이)
  • 현장상황에 따라 PC, PMMA, 접합유리, 강화접합유리 적용이 가능(황변현상방지)
  • 조망권 확보로 깨끗한 시야확보
  • 일조권 및 채광 확보가 용이하여 결빙 방지효과 우수


· 제품규격 및 재질

규격(mm) 판두께(mm) 프레임두께(mm) 전면판 프레임
폭 높이
1970, 2970, 3970 500/1000 8~10.76 95 PMMA/POLY-CARBONATE/GLASS 알루미늄

▣ 소음감쇠기

음향에너지가 최대로 집중되는 방음벽 끝단 회절부에서 소음을 저감 시키는 방음벽의 높이 증가를 억제하면서 방음벽 상단에 설치하는 소음 저감 장치

· 소음감쇠기 종류

  • 소음감쇠기 - 회절음 흡음 + 내부공명
  • 소음간섭장치 - 반사경로(내부플레이트형)

· 소음감쇠기 특징

  • 방음벽 상부로 회절되어 전달되는 소음을 차단하여 방음효과 증대
  • 방음벽 상단부 마감효과로 단순방음벽에 비하여 도시 미관효과가 우수
  • 기존 방음벽에 설치시 방음벽 높이 증가없이 소음감소에 효과적이며 구조적 안정감 확보
  • 현장여건에 따라 다양한 소음감쇠기 적용(흡음형, 간섭형, 공명형, ANC)

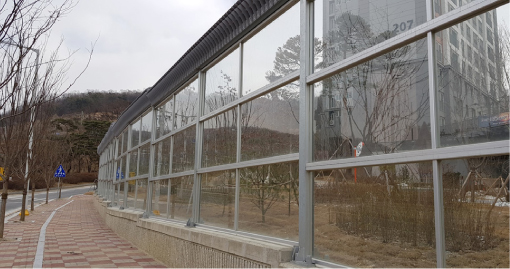

· 시공실적

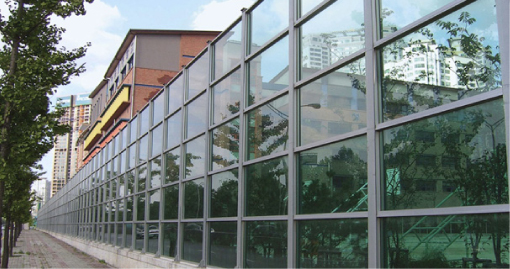

  • [청주 호미지구]

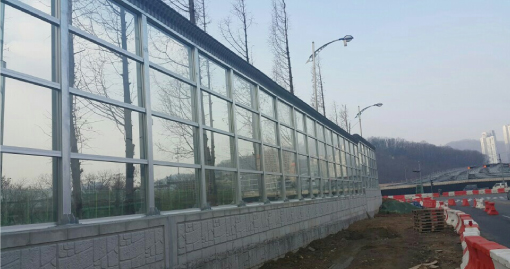

  • [울산 대창 APT]

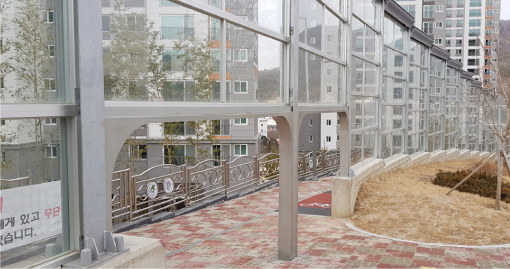

  • [대구 대명중학교]

  • [청주 우미린 APT]

▣ 방음판 시험성적서

시험편의 설치 : 시험편의 고정은 “ㄱ"형 스틸 앵글을 이용하고 시험편과 시험편틀 사이의 틈새는 밀실 처리

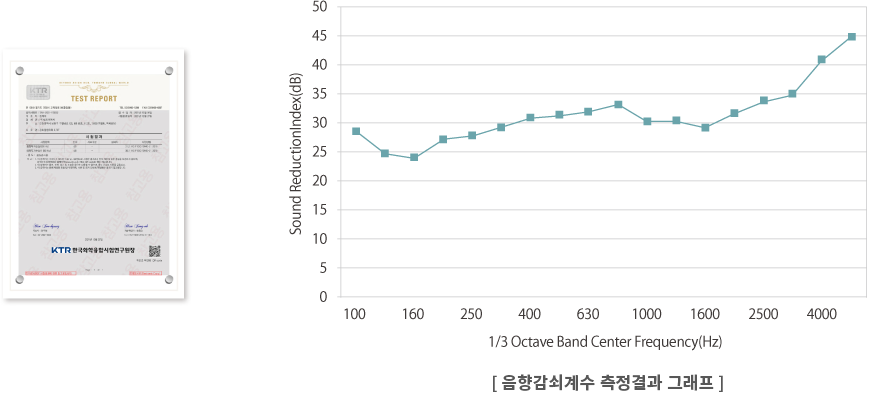

1/3 옥타브밴드 중심주파수(Hz) 음향감쇠계수 R(dB) 1/3 옥타브밴드 중심주파수(Hz) 음향감쇠계수 R(dB)
100 28.4 800 33.1
125 24.5 1000 30.1
160 23.9 1250 30.2
200 27.0 1600 29.0
250 27.6 2000 31.5
315 29.1 2500 33.7
400 30.8 3150 34.9
500 31.2 4000 40.8
630 31.8 5000 44.8

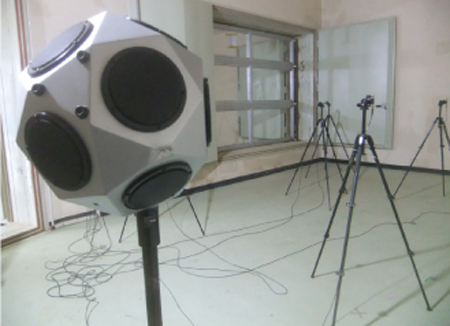

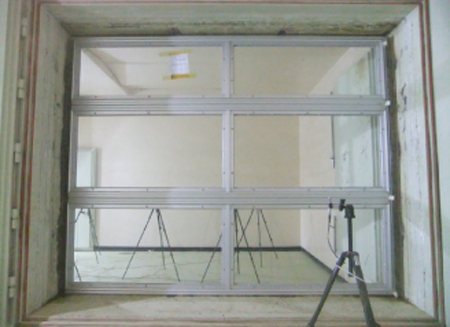

  • 음원실 측정사진

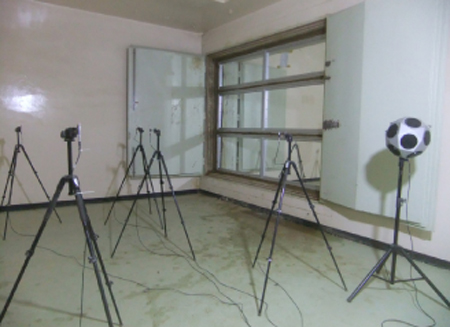

  • 수음실 측정 사진

  • 수음실 잔향시간 측정 사진
