교량부대시설

HOME - 금속구조물사업 - 교량부대시설

교량받침 교량신축이음장치 교량배수시설 교량점검시설

교량신축이음장치

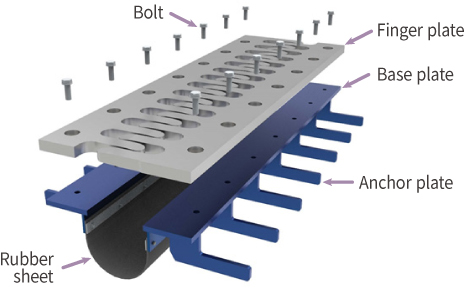

▣ 배수형 핑거조인트_(BSF) 구성

· 배수형 핑거조인트_(BSF) 개요

핑거하부에 D자형 고무시트를 분절부위없이 일체형으로 설치하여 교량구배방향으로 우수를 유도하여 배수하는 형식으로 누수를 방지할 수 있으며, 신축량이 적은 소교량에서부터 장대교량까지 적용할 수 있는 범위가 큰 장점이 있음
단순한 구조화 강한 강재를 사용하여 내구성이 높음
핑거와 핑거의 연속된 구조로 소음 및 충격의 영향이 적음
방수재는 내오존성 및 내한성, 내구성이 좋은 합성고무를 사용하여 내구 수명이 높음

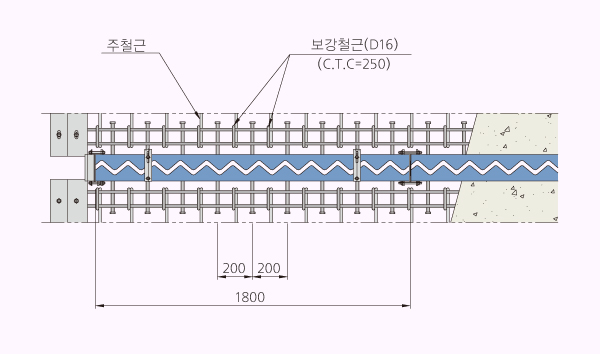

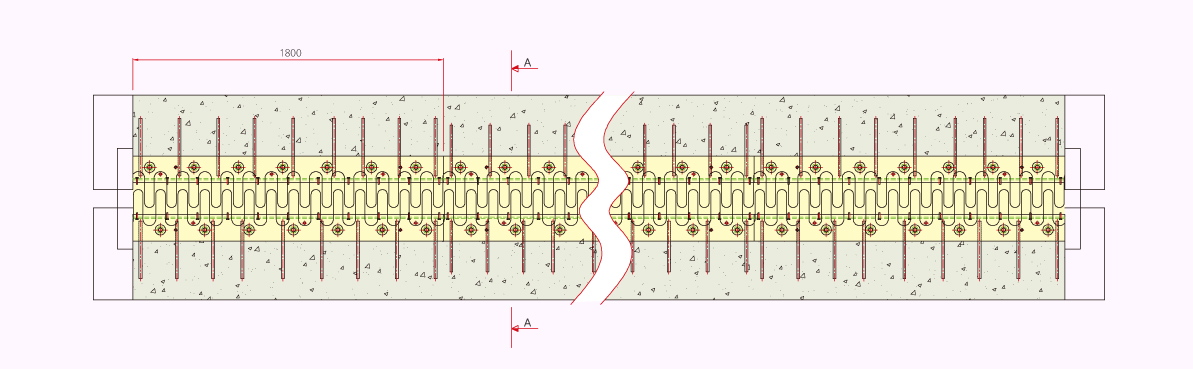

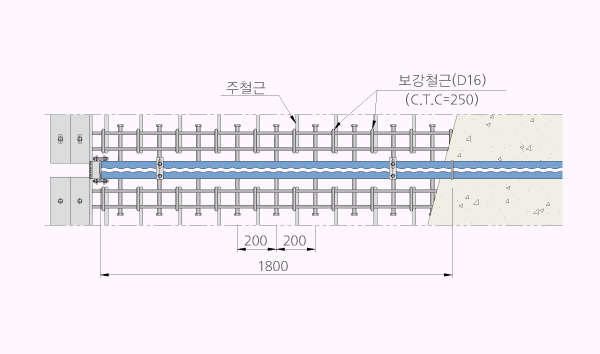

▣ 설치평면도

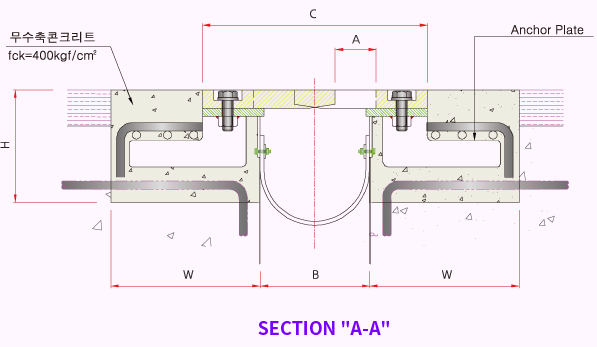

▣ 단면도

[#.50~#.100]
[#.150~#.700]

▣ 제원표

Model No.	신축량	제품목	블록아웃		제품유간			철근 (kg/m)	무수축 (Con'c/㎡)
Model No.	신축량	A	W	H	Min	Mid	Max	철근 (kg/m)	무수축 (Con'c/㎡)
BSF-35	35	250	200	250	82.5	100	117.5	15.6	0.1
BSF-80	80	315	300	250	70	110	150	15.6	0.15
BSF-100	100	345	300	250	70	120	170	15.6	0.15
BSF-120	120	375	300	250	70	130	190	17.6	0.15
BSF-150	150	420	350	250	65	160	235	17.8	0.18
BSF-160	160	435	350	250	90	170	250	21.6	0.18
BSF-200	200	295	350	250	110	210	310	21.6	0.18
BSF-250	250	590	450	300	125	250	375	24.1	0.27
BSF-300	300	665	450	300	150	300	450	24.3	0.27
BSF-350	350	780	500	300	175	350	525	28.0	0.3
BSF-400	400	855	600	350	200	400	600	28.0	0.42
BSF-450	450	930	600	350	225	450	675	29.8	0.42
BSF-500	500	1045	700	350	225	500	750	30.5	0.49
BSF-550	550	1160	700	350	275	550	825	31.2	0.49
BSF-600	600	1235	800	350	300	600	900	31.2	0.56
BSF-700	700	1385	800	350	350	700	1050	31.2	0.56

단위 : mm

▣ 배수형 핑거조인트_(BSF) 구성

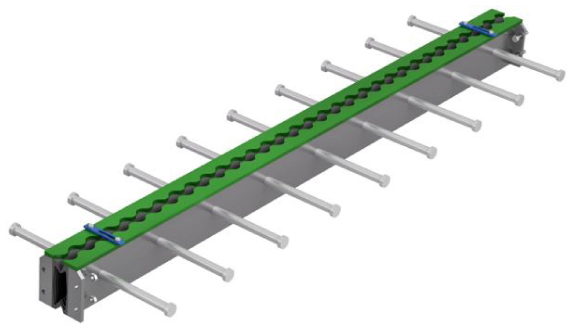

· 뉴핑거 조인트(NFJ) 개요

뉴핑거 조인트는 신축량 200mm 이하의 중·소규모 교량에 주로 적용되며 연결부의 누수방지, 배수성, 프리셋팅, 시공의 용이성 등에서 우수한 성능

· 뉴핑거 조인트(NFJ) 개요

방수 커플링 일체형 고무씰을 적용하여 누수 없음
현장 여건에 따라 분절부 없이 일체형 제품 생산이(3.6~7.0M)가능, 연결부 최소화
상판 강재를 핑거형으로 제작하여 내구성이 우수하고 소음이 적으며 시공성 우수
상판 및 측판이 일체형으로 제작
주행면이 완만한 라운드로 되어있어 주행성 양호
앵커에 철근접합이 간편하고 정밀하여 공사기간 단축 효과
본체 양쪽 끝을 볼트로 강하게 결합하여 연결부 누수차단

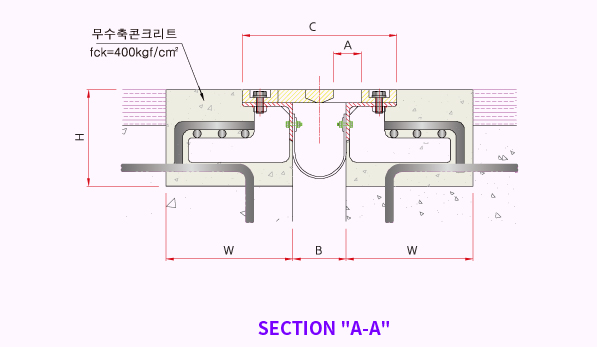

▣ 단면도

· 제품 도면

▣ 제원표

Model No.	신축량	제품목	블록아웃			제품유간			철근 (kg/m)	무수축 (Con'c/㎡)
Model No.	신축량	A	B	W	H	Min	Mid	Max	철근 (kg/m)	무수축 (Con'c/㎡)
BNF-35	50	155	630	330	250	25	50	75	19.1	0.17
BNF-80	80	210	685	330	250	40	80	120	21.1	0.17
BNF-100	100	240	715	380	250	50	100	150	23.4	0.19
BNF-120	120	270	750	380	250	60	120	180	24.9	0.19
BNF-150	160	315	790	380	250	80	160	240	27.9	0.19

※ 상기 치수는 표준온도(15℃) 치수이며, 현장 여건에 따라 일부 수치가 변경될 수 있음

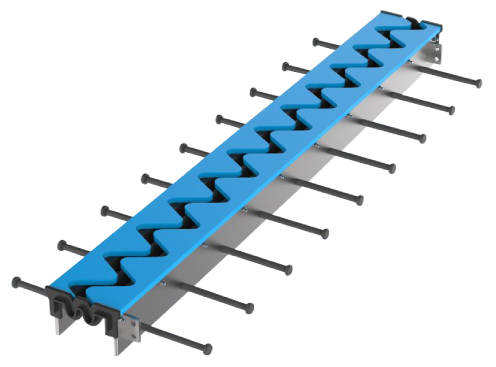

▣ 뉴모노셀 조인트(New Monocell Joint)

· 뉴모노셀 조인트(NMC) 개요

뉴모노셀 조인트는 신축량 100mm이하의 교량에 주로 사용되는 제품으로 구조가 간단하여 내구성이 우수하고 분할제작 또는 분절부 없이 일체형

· 제품의 특징

방수 커플링 고무씰을 적용하여 연결부 누수가 없음
주문자의 요청에 따라 강재와 고무로 조립식 또는 가황식으로 제작 가능
직교, 사교, 곡교에 사용 가능
상판 및 측판이 일체형으로 제작
주행면이 완만한 라운드로 되어있어 주행성 양호
상판 강재가 핑거형으로 제작하여 내구성이 우수하고 소음이 적으며 시공성 우수
뉴모노셀 조인트는 기존의 모노셀조인트가 주행차량의 편향력을 받아차륜접지면의 고무가 파손, 탈락되는 현상을 개선한 개량형 제품으로 차량충격 및 마모에 대한 내구성이 좋음

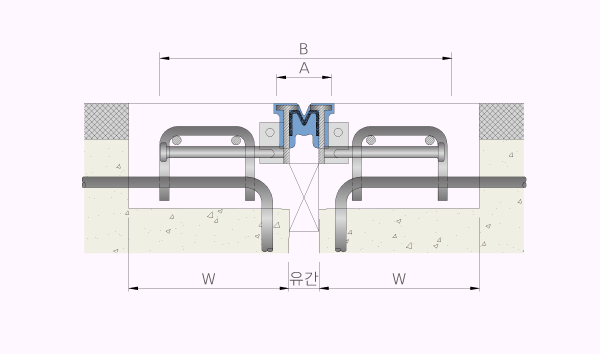

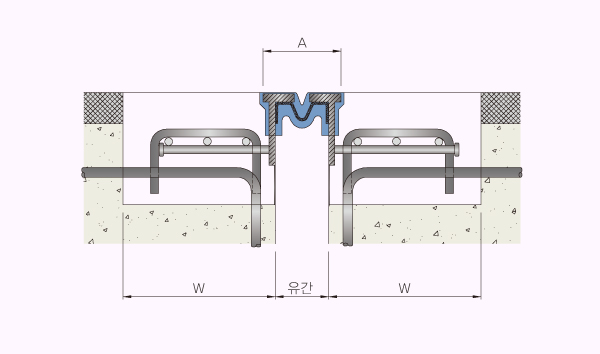

▣ 단면도

· 제품 도면

▣ 제원표

Model No.	신축량	제품목	블록아웃			제품유간			철근 (kg/m)	무수축 (Con'c/㎡)
Model No.	신축량	A	B	W	H	Min	Mid	Max	철근 (kg/m)	무수축 (Con'c/㎡)
BNF-35	50	155	630	330	250	25	50	75	19.1	0.17
BNF-80	80	210	685	330	250	40	80	120	21.1	0.17
BNF-100	100	240	715	380	250	50	100	150	23.4	0.19
BNF-120	120	270	750	380	250	60	120	180	24.9	0.19
BNF-150	160	315	790	380	250	80	160	240	27.9	0.19

※ 상기 치수는 표준온도(15℃) 치수이며, 현장 여건에 따라 일부 수치가 변경될 수 있음
