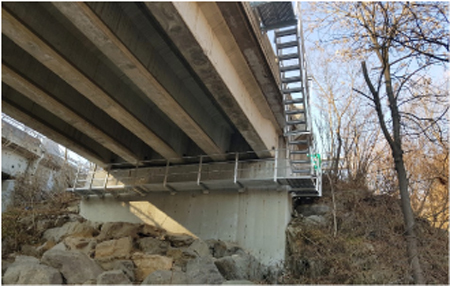

· 설치 목적

• 교량이 가설되어 있는 주변의 지형 또는 공간적 여건등으로 인하여 별도의 장비없이는 접근이 어려운 주요 교량부재에 접근시설을 설치하여 근접점검과 유지관리를 용이

· 설치조건

• 점검과 보수가 필요한 부위 및 부재에 근접할 수 있어야 함
• 점검과 보수에 필요한 최소한의 작업공간이 확보되어야 함
• 점검 및 보수작업자의 안전이 보장되는 구조여야 함
• 시설의 유지관리가 거의 필요없고, 내구성이 우수해야 함
• 부속장치가 있는 경우 조작이 간단하고 고장이 적어야 함
• 재질은 내식성이 우수하고 설치 후 미관이 양호하여야 함

▣ 교량점검시설 구조상세 설계기준

가. 설계하중

• 점검통로에 작용하는 하중 : 350 kgf/㎡
• 난간에 작용하는 수직하중 : 60 kgf/㎡
• 난간에 작용하는 수평하중 : 40 kgf/㎡
• 출입사다리 : 점검차 하중(집중하중)으로 100 kgf/인이 2.1m 간격으로 작용하는 것으로 가정

나. 점검시설 구조, 규격 및 재질

(1) 구조

• 점검통로 및 출입사다리는 교량 부재에 고정시키는 구조

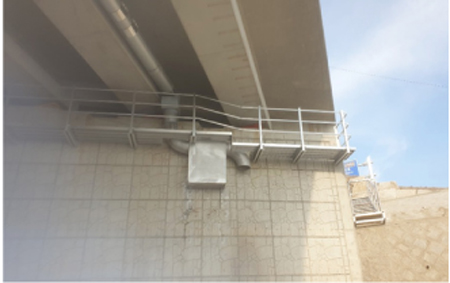

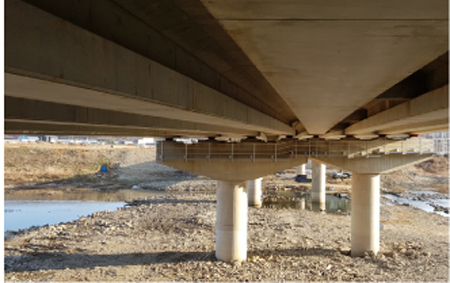

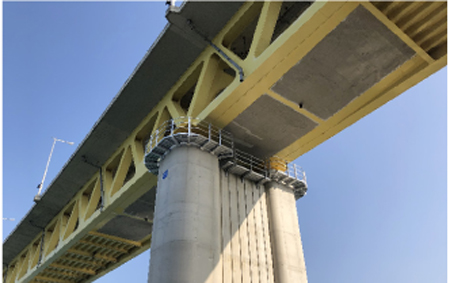

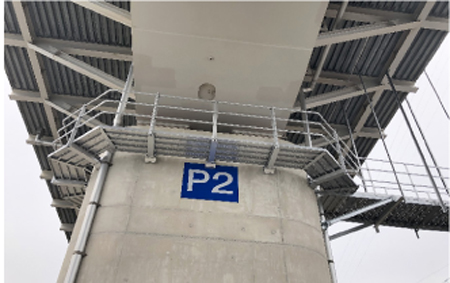

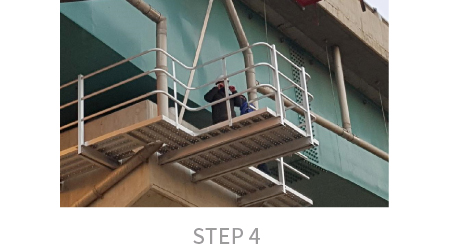

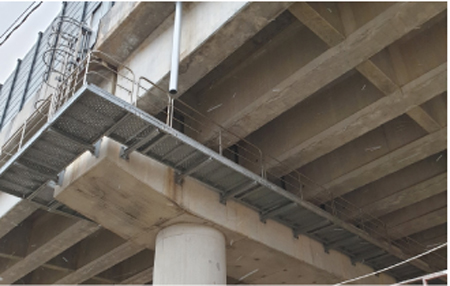

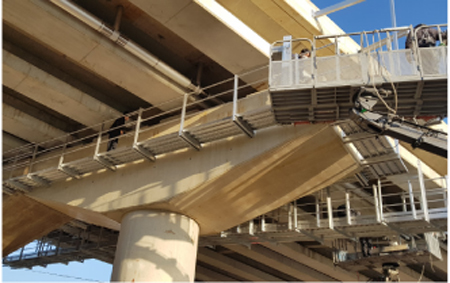

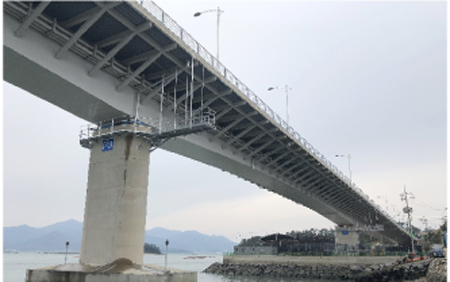

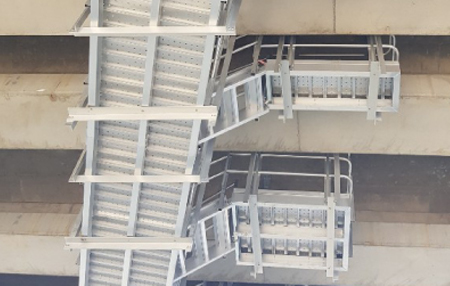

• 점검통로는 지지대, 통로(바닥), 난간, 출입사다리로 구성
• 난간은 원형 또는 구형 파이프구조로 하고, 핸드 레일은 3단으로 구성

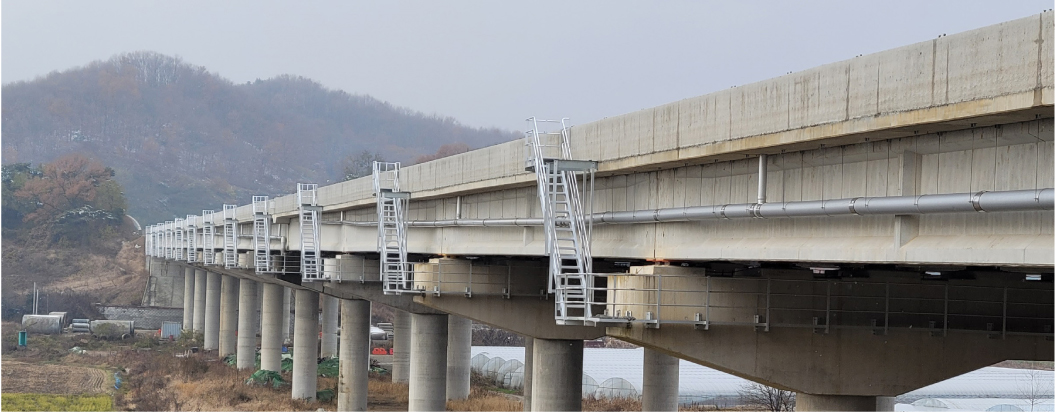

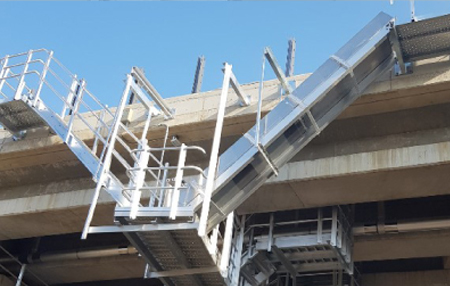

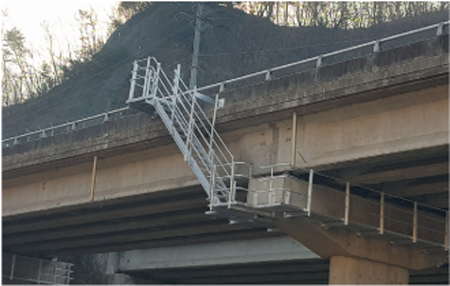

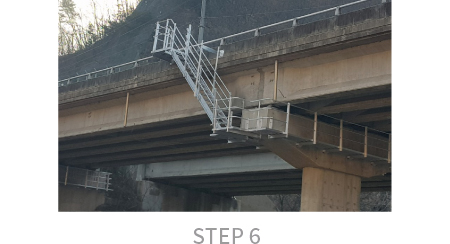

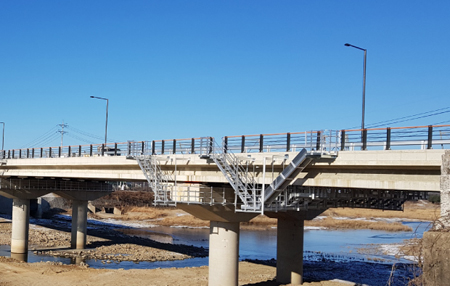

• 출입사다리는 추락방지 원형지지대가 있는 구조 및 경사형 계단사다리
